製程監控

製程監控視窗提供完整的即時監控與製程執行功能。從主選單點擊「製程監控」開啟。

視窗配置​

即時數據面板​

左側顯示控制器即時數值：

  • 溫度控制器

    • PV（Process Value）：目前量測溫度
    • SV（Set Value）：目標溫度
    • Output：輸出百分比
    • 連線狀態指示燈

  • 壓力控制器

    • PV：目前量測壓力
    • SV：目標壓力
    • Output：輸出百分比
    • 連線狀態指示燈

即時圖表​

中央區域顯示溫度與壓力的即時趨勢圖，可直觀觀察數值變化趨勢。

影像預覽​

右側顯示即時影像預覽（當影像擷取裝置已連接時）。

製程資訊列​

底部顯示目前 Session 代碼、配方名稱、操作者、經過時間與製程狀態。

啟動製程​

製程啟動採用步驟精靈（Step Wizard）引導：

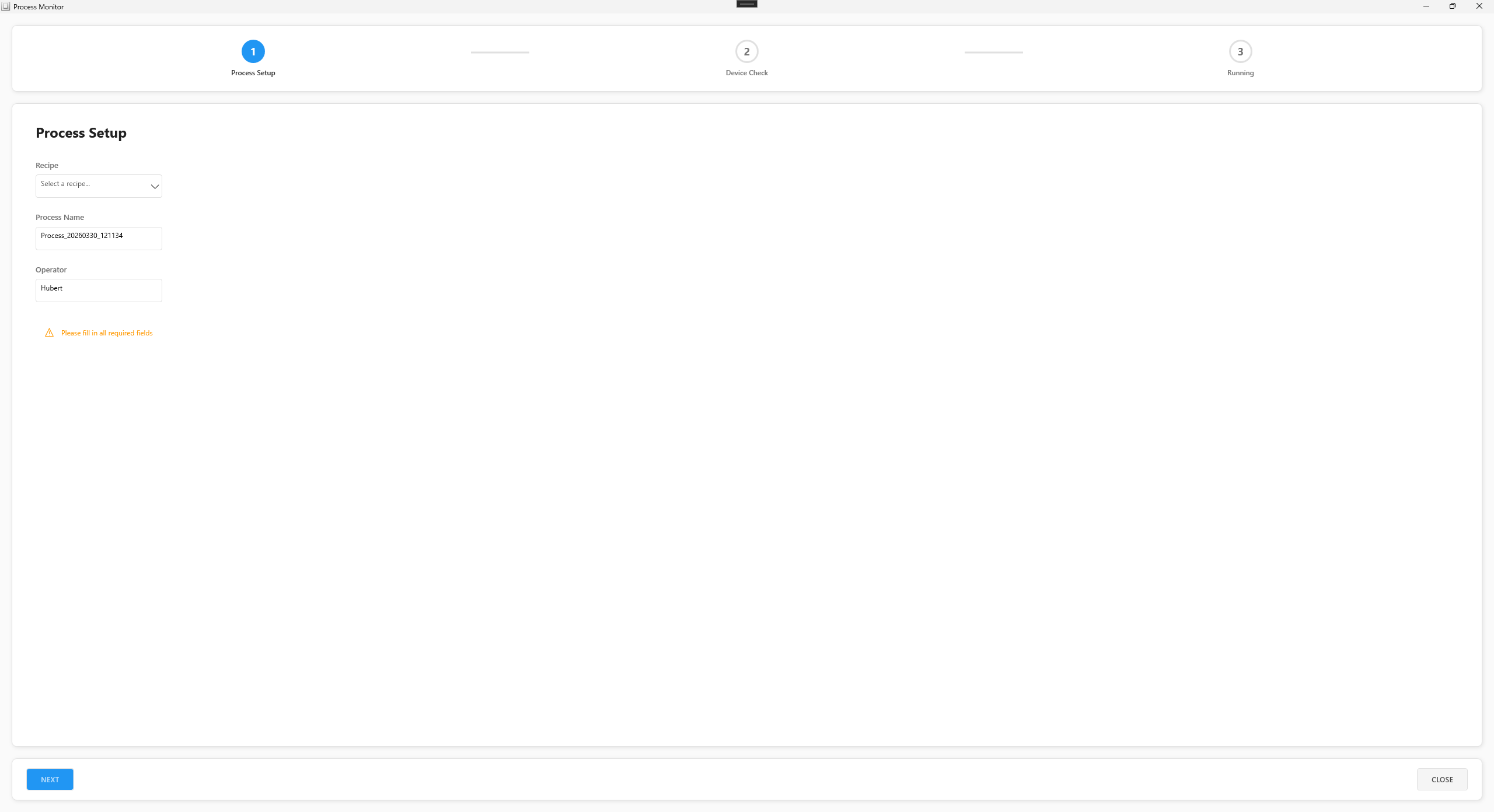

Step 1：選擇配方​

  1. 從下拉選單中選擇一個已啟用（Active）的配方。
  2. 輸入本次製程名稱（系統會自動產生預設名稱）。
  3. 確認操作者名稱。

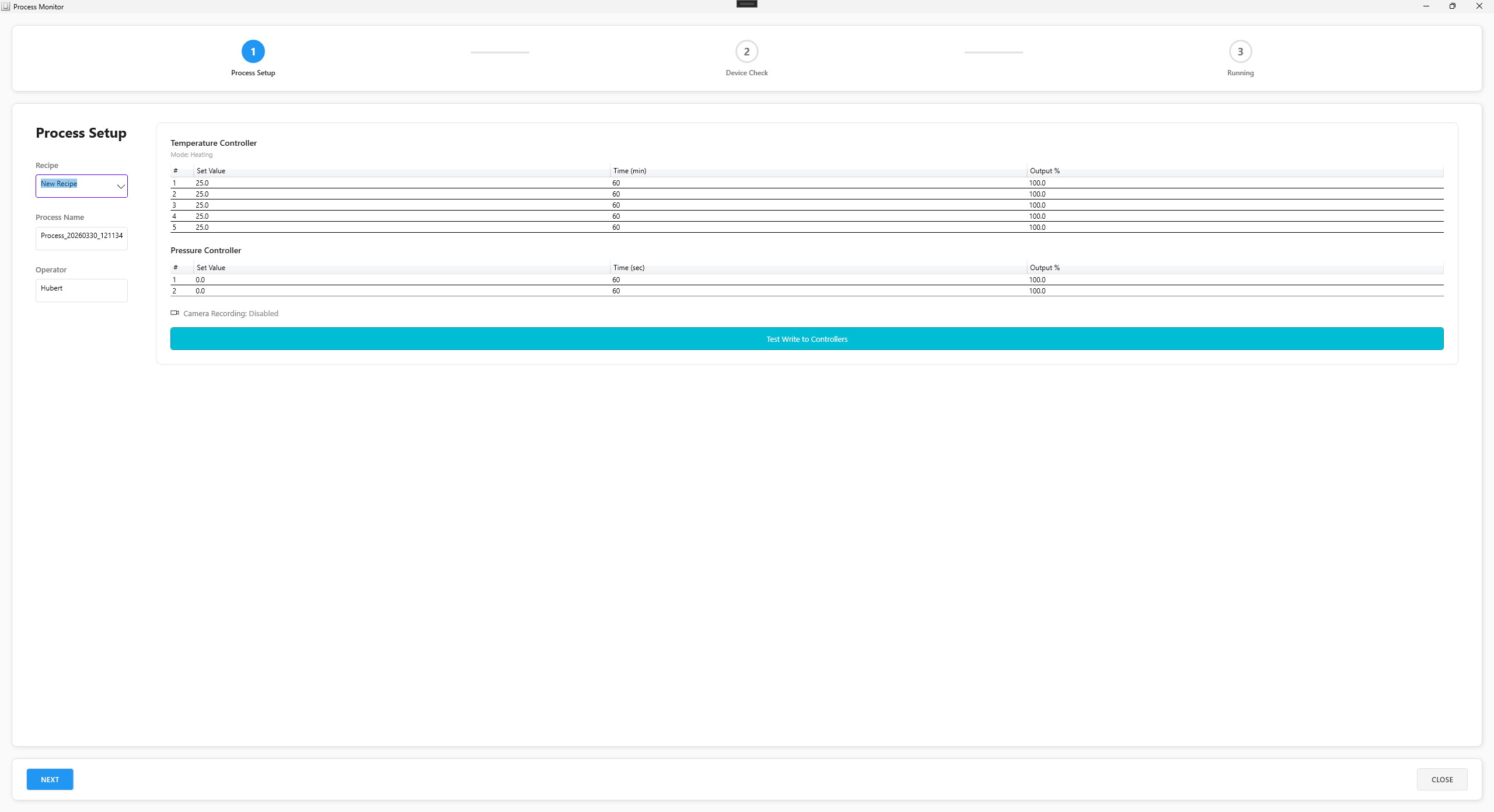

Step 2：確認參數​

  1. 檢視所選配方的步驟內容（溫度、壓力、時間設定）。
  2. 系統會顯示 QR Code，可用於追蹤識別此次製程。

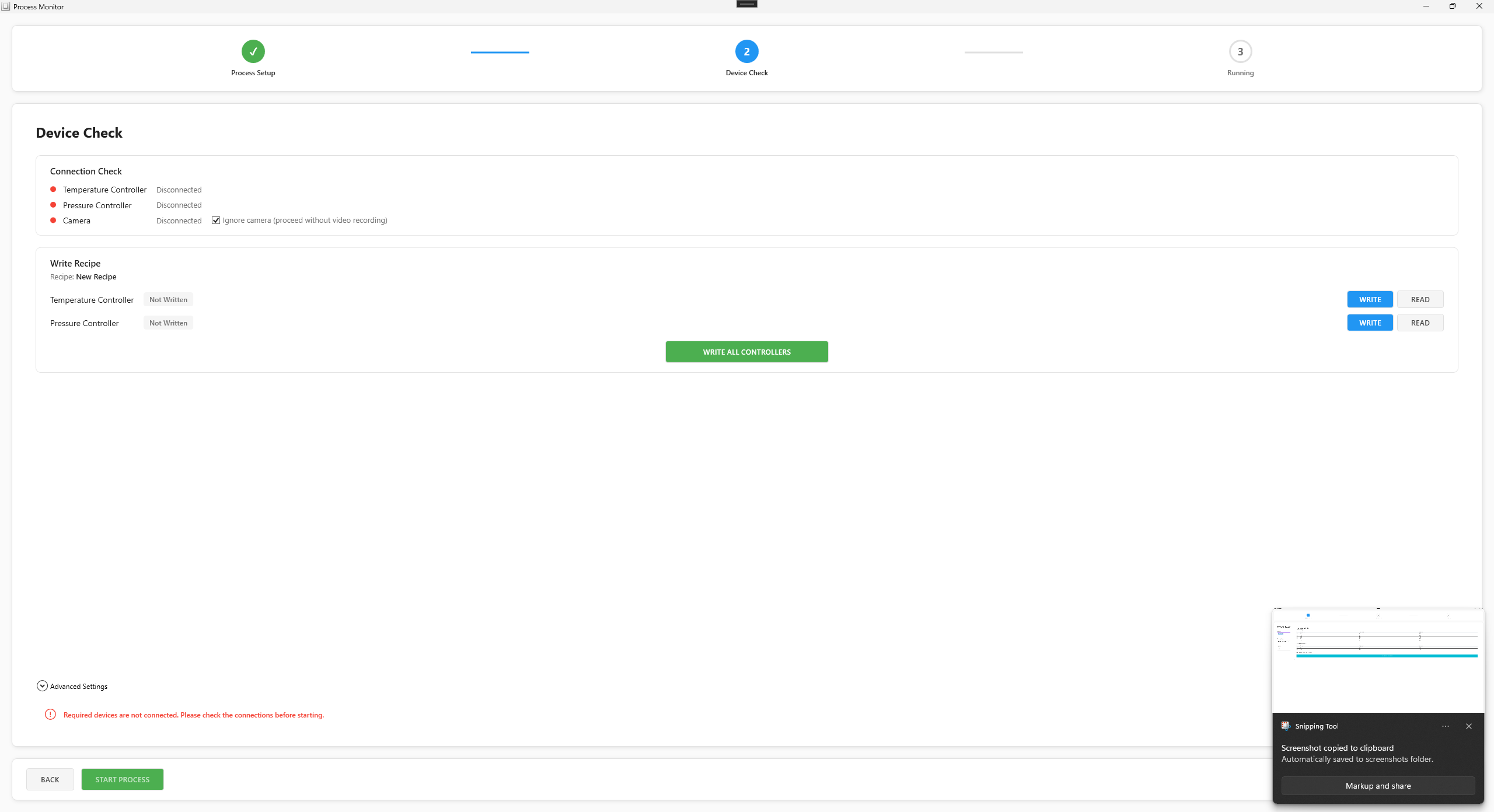

Step 3：啟動​

  1. 確認所有參數無誤後，點擊「Start Process」啟動製程。
  2. 系統會自動：
    • 將配方參數寫入控制器
    • 開始記錄製程數據
    • 啟動影像錄製（若已啟用自動錄影）
    • 建立 Session 資料夾

製程執行中​

製程運行時：

  • 即時數據每 500 毫秒更新一次
  • 溫度/壓力趨勢圖持續繪製
  • 製程數據自動記錄至 CSV 檔案
  • 影像持續錄製（支援分段錄影）
  • 狀態列顯示經過時間與進度百分比

停止製程​

點擊「Stop Process」按鈕停止製程。系統會：

  1. 停止控制器程式執行
  2. 停止影像錄製
  3. 儲存製程資料摘要（session_info.json）
  4. 將製程狀態設為 Completed

製程資料儲存​

每次製程會在資料夾中建立以下結構：

Sessions/
└── PROC-20260306143000/
    ├── session_info.json      # 製程摘要資訊
    ├── RawData/
    │   └── process_data.csv   # 原始數據記錄
    └── Videos/
        ├── segment_001.mp4    # 影片分段 1
        └── segment_002.mp4    # 影片分段 2

連線狀態指示​

顏色狀態
綠色已連線，通訊正常
灰色未連線
紅色連線錯誤
